Hoja de Datos Técnica
Kits de Puertas Corredizas de Vidrio Templado
Descripción General
Kits de puertas corredizas de vidrio fabricados en acero inoxidable AISI 304. Diseñado para mamparas de ducha y divisiones interiores de vidrio.
Garantía: 2 años contra defectos de fabricación.
Especificaciones de Cristal

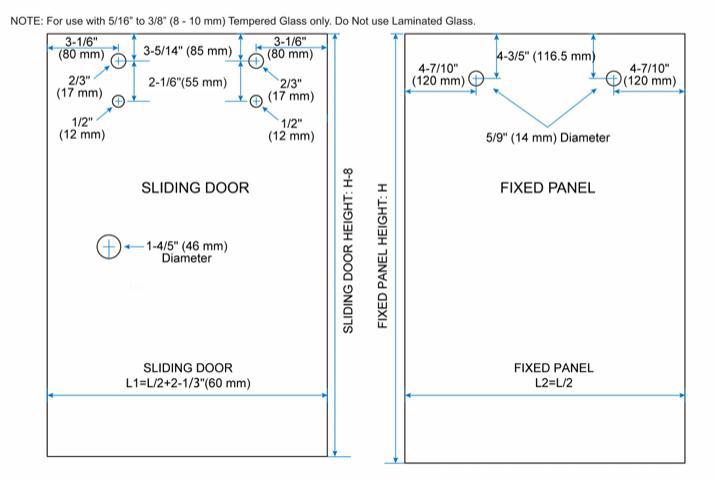

DIBUJO OBLIGATORIO DE RECORTE DE VIDRIO
ADVERTENCIA: NO UTILIZAR OTRO RECORTE
GARANTÍA: 2 años contra cualquier defecto de fabricación e incluye la preparación del vidrio

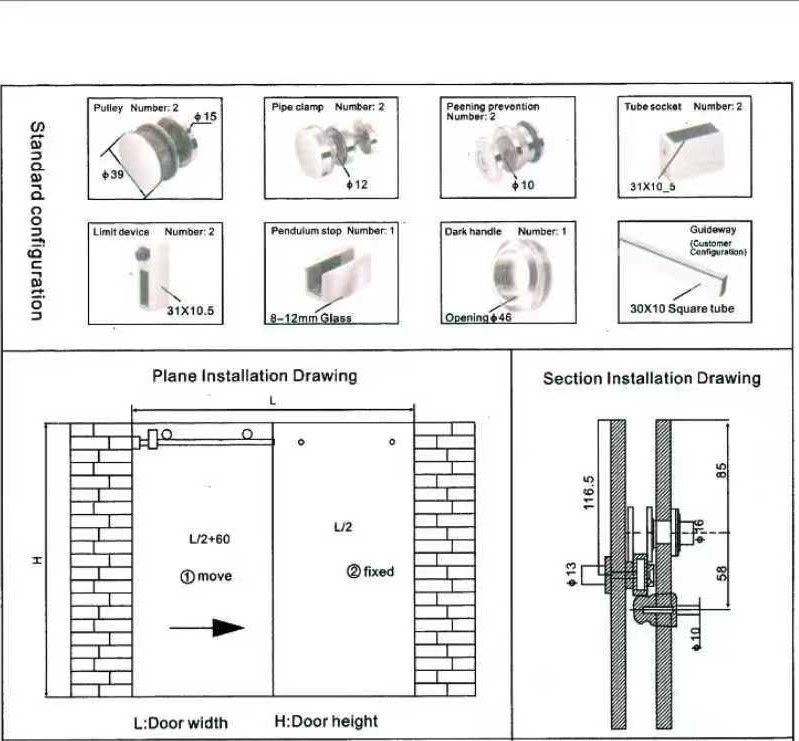

Configuración Estándar
⚠️ ADVERTENCIA OBLIGATORIA: No utilizar un recorte de vidrio diferente al especificado. El uso en vidrio con un recorte distinto anula cualquier garantía y puede causar la rotura súbita del vidrio con riesgo de lesiones.

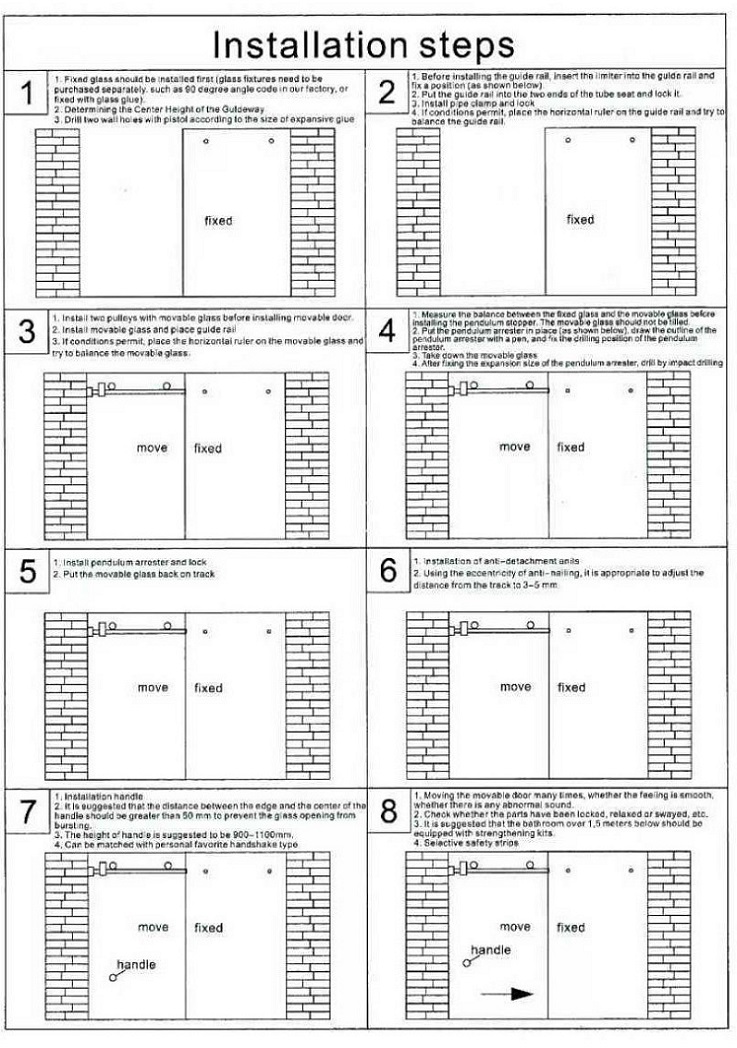

Proceso de Instalación Paso a Paso
1
Instala el vidrio fijo primero El vidrio fijo debe quedar a plomo. Determina la altura central del riel. Fórmula: Altura de la hoja +
116.5mm.
Perfora muro con broca según el taquete expansivo que uses.
2
Monta el riel/tubo cuadrado : Antes de fijar el riel, mete el tope dentro del tubo.
Coloca el tubo en los 2 conectores a muro y aprieta. Los conectores van en los barrenos del vidrio
fijo.
Pon el nivel sobre el riel y ajusta para que quede 100% horizontal.
3
Sube la hoja corrediza Lleva empaques.
Entre 2 personas, cuelga la hoja corrediza metiendo las carretillas en el riel.
Pon un nivel sobre el canto del vidrio corredizo y ajusta altura con el tornillo de la carretilla hasta
que quede a plomo.
4
Instalar Guía de Piso: Con la hoja corrediza cerrada, mide que quede paralela al fijo.
Marca el contorno de la guía de piso con lápiz. La ranura del vidrio debe caer justo en la guía.
Quita la puerta, perfora piso, mete taquete y fija la guía.
Vuelve a colgar la puerta en el riel.
5
Fijar Topes y Limitadores: Instala el tope anticaída en el riel y aprieta.
Mete la hoja corrediza al riel.
6
Ajusta Antidescarrilamiento: Las piezas antidescarrilamiento van en las carretillas.
Ajusta la separación entre la pieza y el riel a 3-5mm. Esto evita que la puerta se salga si alguien la
levanta.
7
Instala la Jaladera: Mete la jaladera oculta en el barreno Ø46mm.
Se sugiere instalarla a 900-1100mm del piso y mínimo a 50mm del canto para evitar que se truene
el vidrio.
8
Pruebas Finales:orre la puerta varias veces. Debe sentirse suave, sin brincos.
Revisa que todas las piezas estén apretadas, sin juego.
Si el baño mide más de 1.3m, el dibujo sugiere poner una solera de refuerzo.
Pon tiras antideslizantes en el piso.
Excluye el uso indebido debido a colocación fuera del nivel, desalineación, colocación forzada, contacto con químicos y abrasivos.
Excluye el uso indebido debido a colocación fuera del nivel, desalineación, colocación forzada, contacto con químicos y abrasivos.
